蜂群图 / sina 图（显示每个点的分布）

下载 R / Python 代码与数据（782 KB）

把每个观测值都画成一个点，并在横向错开以减少重叠，既显示每个点，又能看出分布的疏密和形状。R 版是 sina 图（点的横向宽度随密度变化），Python 版是蜂群图（swarm，点互不重叠地向两侧排开）。sina 的横向位置带随机成分，取值相同的点仍可能部分重叠（如本例 virginica 的两个 3.8）。中位数线画在点的下层。

图与代码

code/R/main.R
suppressPackageStartupMessages({
  library(ggplot2)
  library(ggforce)
})

d <- read.csv("data/iris_sepal_width.csv", encoding = "UTF-8")
sp <- c("setosa", "versicolor", "virginica")
d$Species <- factor(d$Species, levels = sp)

st <- data.frame(item = c(paste0(sp, "_n"), paste0(sp, "_median"), paste0(sp, "_mean")),
                 value = c(as.character(as.vector(table(d$Species))),
                           sprintf("%.4f", tapply(d$Sepal.Width, d$Species, median)),
                           sprintf("%.4f", tapply(d$Sepal.Width, d$Species, mean))))
write.csv(st, "outputs/stats_r.csv", row.names = FALSE, quote = FALSE)
med <- aggregate(Sepal.Width ~ Species, d, median)

# sina 图：y 方向按密度确定点的横向展开宽度，宽度内随机错开（固定种子）
p <- ggplot(d, aes(x = Species, y = Sepal.Width, fill = Species)) +
  # 中位数线先画、点后画：取值等于中位数的点不被线压住
  geom_errorbar(data = med, aes(ymin = Sepal.Width, ymax = Sepal.Width), width = 0.6, linewidth = 0.9, colour = "grey10") +
  geom_sina(shape = 21, size = 1.9, colour = "grey20", stroke = 0.3, maxwidth = 0.8, seed = 1) +
  scale_fill_manual(values = c(setosa = "#66C2A5", versicolor = "#FC8D62", virginica = "#8DA0CB"), guide = "none") +
  labs(x = NULL, y = "Sepal width (cm)") +
  theme_classic(base_size = 12)

ggsave("outputs/figure_r.png", p, width = 6, height = 4.5, dpi = 300, bg = "white")

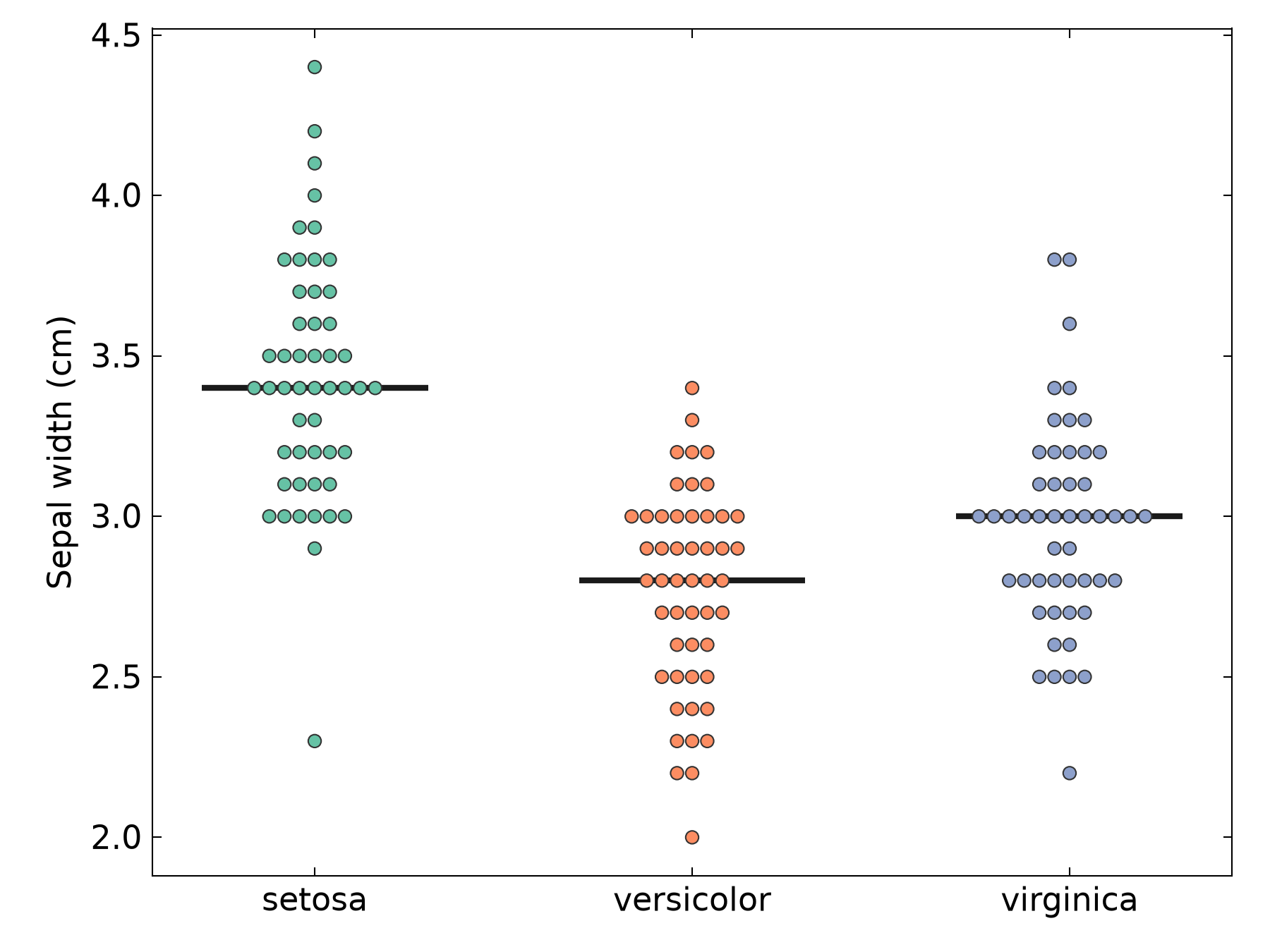

code/py/main.py
import warnings

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
import scienceplots  # noqa: F401

plt.style.use(["science", "no-latex"])
plt.rcParams.update({"font.family": "sans-serif", "font.size": 11})  # 与 R 版（theme_classic 无衬线）统一
plt.rcParams["savefig.bbox"] = "standard"                            # scienceplots 默认裁白边，这里保持 6×4.5 in 画布

d = pd.read_csv("data/iris_sepal_width.csv")
sp = ["setosa", "versicolor", "virginica"]
pal = dict(zip(sp, ["#66C2A5", "#FC8D62", "#8DA0CB"]))

rows = ([(f"{s}_n", str((d.Species == s).sum())) for s in sp] +
        [(f"{s}_median", f"{d.loc[d.Species == s, 'Sepal.Width'].median():.4f}") for s in sp] +
        [(f"{s}_mean", f"{d.loc[d.Species == s, 'Sepal.Width'].mean():.4f}") for s in sp])
pd.DataFrame(rows, columns=["item", "value"]).to_csv("outputs/stats_py.csv", index=False)

# swarm 图：点按 y 值排布，互不重叠地向两侧展开（确定性算法，无随机）
fig, ax = plt.subplots(figsize=(6, 4.5))
with warnings.catch_warnings():
    warnings.simplefilter("error", UserWarning)        # 若点放不下（seaborn 会警告），直接报错而不是悄悄重叠
    sns.swarmplot(data=d, x="Species", y="Sepal.Width", order=sp, hue="Species", hue_order=sp, palette=pal,
                  size=4.4, edgecolor="#333333", linewidth=0.5, legend=False, ax=ax)
for i, s in enumerate(sp):
    m = d.loc[d.Species == s, "Sepal.Width"].median()
    ax.hlines(m, i - 0.3, i + 0.3, color="#1A1A1A", lw=2.0, zorder=0.5)   # 线在点下层，不压住取值等于中位数的点
ax.set_xlabel("")
ax.set_ylabel("Sepal width (cm)")
ax.tick_params(axis="x", which="minor", bottom=False, top=False)
ax.minorticks_off()
fig.subplots_adjust(left=0.12, right=0.97, bottom=0.08, top=0.97)
fig.savefig("outputs/figure_py.png", dpi=300, facecolor="white")

什么时候用

  • 每组样本量不大（几十个以内），希望把所有数据点展示出来
  • 数据有很多相同取值（离散、四舍五入），普通散点会叠在一起
  • 想比箱线图更完整地展示分布，同时用横线标出中位数

常见误用

  • 横向位置没有数值含义，只是为了减少重叠；两版的算法不同（R 版 sina：宽度按密度展开，位置带随机错开，固定种子；Python 版 swarm：按 y 值确定性排布），所以两张图点的横向位置不可比，只有纵向取值与分布形状可比
  • 样本量很大时点会铺满画面，蜂群或 sina 都不适用，应改用小提琴图、箱线图或密度图；点太大时蜂群会向两侧过度展开，点太小则难看清
  • 展示的是原始点和中位数，没有做任何组间检验，不能凭图形直接下“有差异”或“无差异”的结论
  • 本例花萼宽度只记录到 0.1 cm，取值有大量重复，点在纵向呈整齐的层，这是测量精度的反映，不是分布的真实形状

数据与下载

数据：R 内置数据集 iris（datasets 包）（R 内置数据集（随 R 分发，GPL-2 | GPL-3））。Anderson（1935）采集、Fisher（1936）使用的鸢尾花数据，3 个物种（setosa、versicolor、virginica）各 50 朵。本例画花萼宽度 Sepal.Width（cm）按物种的分布，黑色横线为各组中位数。R 版使用 ggforce 的 geom_sina（随机错开，seed = 1），Python 版使用 seaborn 的 swarmplot，两者算法不同，点的横向位置不可比；各组样本量、中位数和均值见 outputs/stats_*.csv，两版一致。
